ZBL4全封閉直冷式直流電機
編輯:西安電機廠網絡部 來源:西安泰富西瑪電機技術部 發布時間:2018-08-18
產品摘要:西安泰富西瑪ZBL4系列全封閉直冷式直流電機除了具備原來Z4系列電機所特有的體積小,重量輕,輸出功率大,完全適用于靜止整合電流供電等特點,還具有封閉的機殼,因此尤為適用于塵埃及金屬切屑等場所。
- 產品簡介
- 技術參數

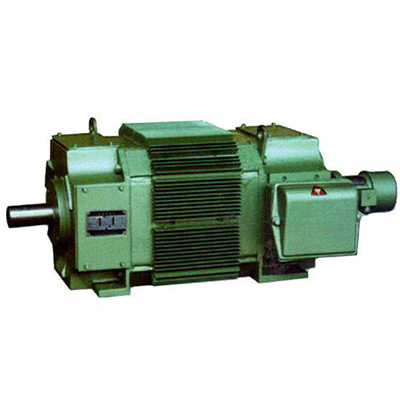

西安泰富西瑪電機:ZBL4系列全封閉直冷式直流電機
型號說明
西安泰富西瑪ZBL4系列全封閉直冷式直流電機以ZBL4-180-21為例:Z表示直流電機,BL表示全封閉自冷式,4:表示第四次系列設計,180表示電機中心高(180毫米),2表示鐵心長度代號為2,1表示端蓋代號,
電機概述
西安泰富西瑪ZBL4系列全封閉直冷式直流電機采用全迭片式機座,因此適用于靜止整流器供電之工況,并可承受整體機座所不能達到的電流變化率,定子采用八角形結構,空間利用率極高,磁極安裝定位精確,并采用計算機輔助設計,使電器參數控制適當,因而電機的換向性能良好,機座外表面有特制的散熱筋,增加了電機的有效散熱表面積。從而提高了電機有效體積下的輸出功率。
電機采用F極絕緣材料。絕緣結構新穎可靠,保證絕緣性能穩定和散熱良好。
額定電壓為400伏或440伏的電機,在三相全控橋式整流電源供電及不外接直流平波電抗器的條件下,可長期穩定的運行。額定電壓為160伏的電機由單相橋式整流電源供電,此時是抑制脈動電流,電機回路中須接入直流平波電抗器,其電感值見技術數據表。
本系列電機的安裝尺寸除了兩底腳孔間軸向尺寸“B”之外,均符合國際標準IEC72
電機特點和用途
西安泰富西瑪ZBL4系列全封閉直冷式直流電機是在Z4系列強迫風冷式直流電機的基礎上新開發的產品。它除了具備原來Z4系列電機所特有的體積小,重量輕,輸出功率大,完全適用于靜止整合電流供電等特點,還具有封閉的機殼,因此尤為適用于塵埃及金屬切屑等場所。
電機性能
1.技術數據表中的數據應按下列使用條件工作
a.海拔不超過1000米;
b.周圍空氣溫度不大于40攝氏度;
c.工作環境不應含有酸性,堿性或其他對絕緣有腐蝕作用的氣體;
d.電機為連續工作制(S1);
e.電機的電樞回路和勵磁回路可由靜止整流電源供電,也適應由直流發電機供電;
f.本系列電機性能均符合國家標準GB755-87《旋轉電機基本技術要求》也參照國際電工委員會標準IEC34-1或德國國家標準DIN57530的要求考核.
2.電機標準額定電壓為160伏440伏,也可根據具體情況派生出220伏,400伏或其他電壓;
3.電機的額定轉速有3000,1500,750轉/分,共4檔。減少勵磁電壓為恒功率調速,調速范圍見技術數據表,降低電樞電壓為恒轉矩調速。在電樞電流連續的條件下,其最低轉速為20轉/分,此時仍能維持額定轉矩,轉速平穩;
4.標準勵磁電壓為180伏,其他勵磁電壓也可協商,為了確保勵磁系統絕緣的可靠性,在斷開勵磁回路時,須在勵磁繞組兩端并聯一個釋放電阻,以防止自感電勢,在標準勵磁電壓時其值約為七倍勵磁繞阻電阻(冷態),勵磁電壓高于標準值時,并聯釋放電阻值可小于七倍,反之大于七倍;
5.電機的出線盒內提供有接地標志接線柱;
6.技術數據表中的效率值為額定功率,額定電壓和轉速時的效率,它包括勵磁損耗.
ZBL4系列全封閉直冷式直流電機結構簡介
1.電機的防護等級為IP44;
2. 電機的冷卻方式為IC0041全封閉自冷式;
3. 電機的安裝方式符合國際GB997-81規定,有IMB3,IMB5,IMB35,IMV1,IMV15,IMV3IMV36等;
4. 電機的機殼外表面有散熱筋,出線盒在換向器側端蓋上方;
5. 電機非轉動側可配帶測速發電機,編碼器等附件.
ZBL4全封閉直冷式直流電機訂貨須知
1、訂貨前請先查閱西瑪電機產品樣本,確定所需產品的型號規格等數據,盡可能選擇樣本所列的標準規格產品。在訂貨合同中請注明電機的 型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據,如ZDT2-450-3 500KW 440V 650r/min 他勵220V,臥式帶底腳或IMB3。
2、對電機產品有特殊要求時,如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等均需在合同中明確注明。
3、如所需品種規格在西瑪電機樣本所列之外,或另有其他特殊要求時,經雙方協商同意后簽訂合同或試制協議書。
4、各類產品除電機的軸伸鍵外,所有附件均不在供應范圍內,用戶如需附件或備件,例如電刷、刷握等,請事先在合同中注明所需的附件或備件的名稱與數量。
以上關于ZBL4系列全封閉直冷式直流電機的資料由西安西瑪電機技術部提供,網絡部整理發布,歡迎廣大新老客戶垂詢選購!
