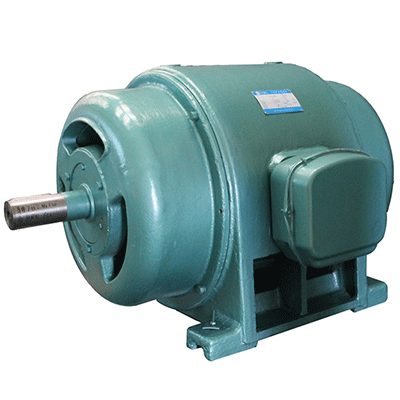

西安泰富西瑪電機：JS系列6KV,10KV鼠籠型高壓三相異步電動機

型號說明
      西安泰富西瑪JS系列6KV,10KV鼠籠型高壓三相異步電動機以JS115-6為例：JS表示鼠籠型轉子異步電動機，11號機座，鐵芯長度為5號，6極。

電機概述
      JS系列中型鼠籠電機可驅動各種不同的機械，如通風機、壓縮機、水泵、破碎機、球磨機、切削機床、運輸機械及其它設備，可供煤礦、機械工業、發電廠及各種工礦企業中作原動機用。
      JS系列鼠籠型高壓三相異步電動機為鼠籠轉子三相異步電動機。
      鼠籠型高壓三相異步電動機符合部頒標準JB563-64技術條件的規定，JS系列電動機為防護式。根據用戶需要，也可制成管道通風式。
      防護式電動機應裝置在海拔高度不超過1,000米，周圍空氣溫度不高于+40℃，不低于0℃，空氣清潔，無酸、堿等腐觸性氣體的室內。該系列電動機不允許在含有爆炸性氣體或塵埃較多的環境中工作。
      當電動機周圍空氣的溫度超過上述規定或空氣不清潔時，應采用管道通風方式。此時通入電動機兩端的冷卻空氣溫度應為0℃~+40℃，并且應保證管道和電動機內部的空氣壓力高于周圍空氣的壓力，必要時應加裝鼓風機、濾塵器等。
      JS系列鼠型高壓三相異步電動機允許全電壓直接起動。如用戶的電網不允許全電壓直接起動時，可以采用降低電壓起動，但此時起動轉矩將與起動電壓成平方關系降低。

電機結構
      西安泰富西瑪JS系列6KV,10KV鼠籠型高壓三相異步電動機的的基本安裝型式為機座帶底腳臥式安裝。所有型號的電動機都可采用聯軸器與被驅動機械聯接。電動機采用兩側對稱的徑向通風系統，冷卻空氣自兩側端蓋的進風口進入，一部分經過電動機轉子上的風扇或風葉片吹過定子線圈的端接部分，另一部分經過轉子鐵芯中的徑向通風槽，然后由機座側面的出風口逸出。
      管道通風式電動機的通風系統與上述相同。
      電動機的軸承采用滾動軸承，所用的軸承牌號見表1，軸承潤滑脂牌號為鋰基潤滑脂ZL-3。
      從電動機的軸伸端看，電動機出線盒在機座的右側。
      西安泰富西瑪JS系列6KV,10KV高壓三相異步電動機可以根據用戶的要求制成雙軸伸，其中任一個軸伸均可用以傳遞電動機的額定功率(球軸承端只能用聯軸器傳動)。
      如果電動機的的負載轉矩（驅動鼓風機、水泵等時）和轉速成平方關系下降時，電動機允許在低轉速下長期運轉。

JS/JR系列高壓電機訂購須知
      1、訂貨時請注明電動機型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級，均按2級供貨。
      2、如有特殊要求，請在合同中注明，并事先與制造廠聯系。

      以上關于JS系列6KV,10KV高壓三相異步電動機的資料由西安西瑪電機技術部提供，網絡部整理發布，歡迎廣大新老客戶垂詢選購！

JS系列6KV,10KV高壓三相異步電動機技術參數——西安泰富西瑪電機

型號 Type	額定功率 (kw)	額定轉速 (r/min)	額定電流 (A)	效率 (%)	功率因數 (cosΦ)	堵轉電流 額定電流	堵轉轉距 額定轉距	最大轉距 額定轉距	重量  (kg)
JS系列6KV,10KV高壓三相異步電動機——西安泰富西瑪電機
JS114-4	115	1480	218	91	0.88	6.5	0.9	1.6	830
JS115-4	135	1480	255	91.5	0.88				920
JS116-4	155	1480	288	92	0.89				970
JS117-4	180	1480	332	92.5	0.89				1030
JS126-4	225	1480	408	93	0.9				1360
JS127-4	260	1480	472	93	0.9				1450
JS128-4	300	1480	536	93.5	0.91				1560
JS115-6	75	980	143	90.5	0.88				850
JS116-6	95	980	180	91	0.88				940
JS117-6	115	980	218	91	0.88				1000
JS125-6	130	980	243	91.5	0.89				1170
JS126-6	155	980	289	91.5	0.89				1240
JS127-6	185	980	343	92	0.89				1360
JS128-6	215	980	400	92	0.89				1440
JS136-6	240	980	438	92.5	0.9				1800
JS137-6	280	980	508	93	0.9				1900
JS115-8	60	735	123	89	0.83				830
JS116-8	70	735	141	90	0.84				890
JS117-8	80	735	160	90.5	0.84				92
JS125-8	95	735	187	91	0.85				1100
JS126-8	110	735	216	91	0.85				1250
JS127-8	130	735	253	92	0.85				1300
JS128-8	155	735	301	92	0.85				1420
JS136-8	180	735	350	92	0.85				1730
JS137-8	210	735	403	92	0.86				1830
JS138-8	245	735	463	92.5	0.87				2000
JS115-10	45	590	100	88	0.78				800
JS116-10	55	590	121	88.5	0.78				880
JS117-10	65	590	140	89	0.79				920
JS125-10	80	590	164	90.5	0.82				1100
JS126-10	95	590	195	90.5	0.82				1160
JS127-10	115	590	234	91	0.82				1310
JS128-10	130	590	265	91	0.82				1430
JS137-10	155	590	300	92	0.86				1820
JS138-10	180	590	344	92.5	0.86				1980
