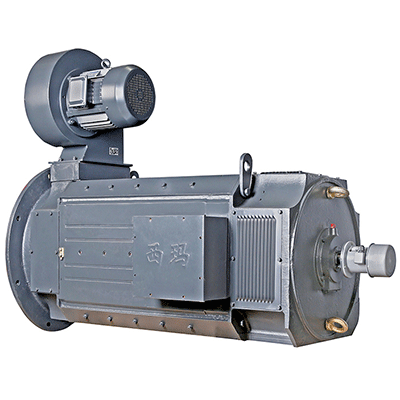

產品摘要:西安泰富西瑪ZSN4系列直流電機采用八角形結構,定子空間利用率高,定子磁軛為疊片式,能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源,則可不外接平波電抗器。
西安泰富西瑪ZSN4系列直流電機型號說明
西安泰富西瑪ZSN4系列直流電機以ZSN4-280-11B為例:Z表示直流電機;SN表示水泥回轉窯;N4表示第四次系列設計;280表示電機中心高;1表示電樞鐵芯長度代號;1表示端蓋代號;B表示帶補償繞組。
注:315、355機座號均帶補償繞組,“B”可不加。
數字1、2表示短、長端蓋。
鐵芯長度由長到短的代號順序?yàn)?、2、1、09、08、07。
西安泰富西瑪ZSN4系列直流電機概述
西安西瑪ZSN4系列直流電機是在Z4系列直流電機的基礎上,按水泥回轉窯負載的工況特點開發的專用系列產品。
ZSN4系列西安西瑪電機采用八角形結構,定子空間利用率高,定子磁軛為疊片式,能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源,則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況,按電機的起動矩可達2.5倍額定轉矩的要求,進行設計制造。采用管道通風的冷卻方式,使電機能在粉塵轉大的惡劣環境中,安全可靠的運行。
西安泰富西瑪ZSN4系列直流電機性能
1、電機在下列使用條件應能額定工作:
1.1、海拔不超過1000m。
1.2、進入電機的冷卻介質溫度不超過40℃。
1.3、電動機為連續工作制(S1)。
1.4、電動機電樞回路和勵磁由靜止整電源供電,也可用直流發電機組供電。
1.5、對管道通風冷卻的電機,其風量風壓應滿足下表的規定,進風口在電機非換向器側端蓋上。
機座號
|
風量(m3/h)
|
靜壓(Pa)
|
ZSN4-225
|
2880
|
1400
|
ZSN4-250
|
3000
|
1400
|
ZSN4-280
|
4000
|
1600
|
ZSN4-315
|
4680
|
1600
|
ZSN4-355
|
5200
|
1600
|
2、電機絕緣等級為F級。
3、電動機電樞額定電壓為440V,也可根據用戶要求派生出400V、220V或其他電壓:低電樞電壓為恒轉矩調速,在電樞電流連續條件下,電機最低轉速可達20r/mm,此時仍能維持額定轉矩,轉速平穩。
4、電動機額定勵磁電壓為180V,其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠,在斷開勵磁回路時,需在勵磁繞組二端并聯一個釋放電阻,以防止自感電勢。在勵磁電壓為180~220V時,其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320~370V,其值約為5倍。
5、技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率,它包括勵磁損耗,但不包括通風裝置所需的功率。
6、ZSN4-225電機不帶補償繞組,但帶串勵繞組。
7、電機提供有接地標志的接線柱。
8、本系列電機性能均符合國家標準GB755?87《旋轉電機基本技術要術》及部頒標準JB6316?92《Z4系列直流電動機技術條件》,也可按國際電工委員會標準IEC34-l的要求考核。
西安西瑪電機質量保證
西安西瑪電機(集團)股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業,是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸?shù)茸詣?dòng)化、成套工程為一體的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅,連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強,2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證,2005年8月通過了中國質量認證中心(CQC)的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證,同時又通過歐洲“CE”,美國“UL”和國家安全強制性“CCC”認證,質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”,“中華之光名牌產品”等榮譽稱號。
為了提高各類機電產品質量,加強售前售后服務,讓顧客放心滿意,西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”,認真貫徹落實聲明中各項條款,并嚴格按ISO9001:2000質量管理體系各項規章制度,保證做到:
一、認真貫徹執行國家有關標準,嚴格按標準貨合同技術要求制造、檢查所生產的產品,不合格不出廠。
二、產品測量基等各類成品份產品總裝,聯機調試完工后,裝配人員對其進行72小時運轉考機后方可交檢:嚴格按過有關標準進行跑核試驗和可靠性試驗,以調高新產品可靠性,消除早期故障。
三、在正常銷售條件下,上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨,特殊情況可以提前交貨。如發生延期,按質量上臺階“九七”新舉措實施賠償。
四、顧客在使用產品過程中,如發現質量問題,在接到顧客通知后,保證在24小時答復,需現場服務的,48小時內啟動,并做到故障不排除維修人員不撤離。
五、產品出廠,技術文件完備。凡屬產品質量問題,一律三包維修,產品維修仍達不到出廠要求,產品包退包換。
六、西瑪電機產品一經出售終身成本費保修。
西安泰富西瑪ZSN4系列直流電機訂貨須知
1、訂貨前請先查閱西瑪電機產品樣本確定所需產品的型號規格等數據,在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓通訊結構安裝形式等數據。技術數據見表3,外形安裝尺寸見圖1-5。
2、對西瑪電機產品有特殊要求時,如雙軸伸、出線盒位置為反盒、帶測速裝置等,均須在合同中明確注出。
3、如所需品種規格在本樣本所列外,或另有其他特殊要求時,經雙方協商同意后簽定合同及技術協議。
ZSN4系列直流電機(技術參數)——西安西瑪電機
型號
|
額定
功率
|
電樞
電流
|
額定轉速
(440V)
|
勵磁
功率
|
電樞回路
電阻
|
電樞回路
電感
|
磁場
電感
|
效率
|
慣量矩
GD2
|
重量
|
KW
|
A
|
r/min
|
W
|
Ω20℃
|
mH
|
H
|
%
|
kg·m2
|
kg
|
ZSN4-255-091
|
55
|
140
|
1500
|
1100
|
0.1627
|
3.8
|
11.1
|
87.8
|
3.68
|
530
|
40
|
104
|
1000
|
0.3113
|
7.9
|
9.4
|
85.46
|
ZSN4-255-11
|
75
|
188
|
1500
|
1300
|
0.1091
|
2.6
|
12.6
|
89.6
|
4.2
|
580
|
40
|
104
|
750
|
0.351
|
12.5
|
10.3
|
84.14
|
ZSN4-255-21
|
90
|
224
|
1500
|
1500
|
0.093
|
2.56
|
11.36
|
90.4
|
4.8
|
630
|
55
|
140
|
1000
|
0.1956
|
4.7
|
12
|
87
|
ZSN4-250-11B
|
110
|
276
|
1500
|
2500
|
0.07
|
1.9
|
7.8
|
89.4
|
5.0
|
810
|
75
|
195
|
1000
|
0.158
|
1.82
|
10.2
|
86.8
|
55
|
147
|
750
|
0.261
|
3.23
|
15
|
86.6
|
ZSN4-250-21B
|
125
|
312
|
1500
|
2800
|
0.073
|
1.0
|
11.5
|
89.6
|
5.6
|
890
|
90
|
230
|
1000
|
0.110
|
1.2
|
4.1
|
87
|
ZSN4-250-31B
|
75
|
196
|
750
|
2800
|
0.156
|
1.9
|
9.8
|
85
|
6.2
|
960
|
ZSN4-280-091B
|
160
|
397
|
1500
|
2850
|
0.0424
|
0.42
|
6.7
|
90.1
|
8.8
|
1080
|
110
|
281
|
1000
|
0.0934
|
1.1
|
12.2
|
87.9
|
ZSN4-280-11B
|
190
|
471
|
1500
|
3000
|
0.0321
|
0.4
|
5.9
|
90.4
|
10
|
1190
|
125
|
316
|
1000
|
0.0726
|
0.88
|
7.2
|
88.8
|
90
|
233
|
750
|
0.144
|
1.65
|
7
|
85.4
|
ZSN4-280-22B
|
220
|
540
|
1500
|
3250
|
0.0275
|
0.4
|
8.6
|
91.3
|
11.2
|
1300
|
ZSN4-280-21B
|
160
|
403
|
1000
|
3250
|
0.059
|
4.3
|
16
|
88.8
|
110
|
282
|
750
|
0.102
|
1.54
|
14.3
|
86
|
ZSN4-315-072
|
250
|
616
|
1500
|
2950
|
0.0246
|
0.41
|
9.1
|
91.5
|
12.8
|
1315
|
ZSN4-315-071
|
125
|
323
|
750
|
2950
|
0.095
|
1.71
|
15.5
|
86.8
|
ZSN4-315-082
|
280
|
690
|
1500
|
3360
|
0.0209
|
0.34
|
8.0
|
91.6
|
15.6
|
1475
|
190
|
475
|
1000
|
0.0401
|
0.7
|
6.5
|
90.1
|
ZSN4-315-092
|
315
|
770
|
1500
|
3570
|
0.0142
|
0.26
|
7.9
|
92.4
|
18.4
|
1635
|
220
|
543
|
1000
|
0.032
|
0.6
|
8.01
|
90.8
|
ZSN4-315-091
|
160
|
405
|
750
|
3570
|
0.0611
|
1.12
|
7.95
|
87.8
|
ZSN4-315-12
|
250
|
615
|
1000
|
3880
|
0.0265
|
0.55
|
9.7
|
91
|
21.2
|
1795
|
190
|
478
|
750
|
0.048
|
1.01
|
9.68
|
89.1
|
ZSN4-315-22
|
220
|
550
|
750
|
4040
|
0.0396
|
0.86
|
5.76
|
89.4
|
24
|
1985
|
ZSN4-355-082
|
280
|
685
|
1000
|
3000
|
0.023
|
0.38
|
9.8
|
92.1
|
32
|
2310
|
250
|
620
|
750
|
3600
|
0.0315
|
0.96
|
6.4
|
90.6
|
ZSN4-355-092
|
315
|
770
|
1000
|
3600
|
0.0186
|
0.32
|
7.16
|
92
|
36.8
|
2530
|
280
|
697
|
750
|
0.0295
|
0.57
|
7.16
|
90.1
|
ZSN4-355-12
|
355
|
868
|
1000
|
3800
|
0.0151
|
0.26
|
7.67
|
92.2
|
42
|
2780
|
315
|
780
|
750
|
4500
|
0.0269
|
0.50
|
5.39
|
90.6
|
