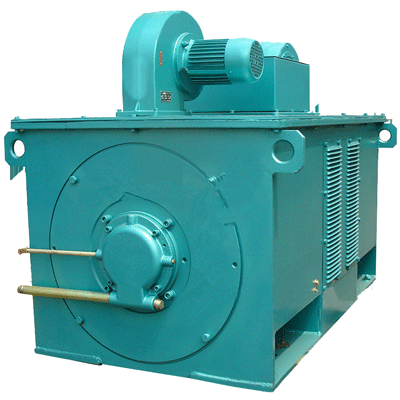

西安泰富西瑪電機：YXKK系列高效高壓三相異步電動機

型號說明
    西安泰富西瑪YXKK系列6KV/10KV高效高壓三相異步電動機型號按GB4831的規定由產品代號、規格代號二部分依次排列組成。產品代號由電機系列代號表承，含義如下:
    例如：YXKK空一空冷卻（多用于防護等級lP44及以上的產品防護要求）；

電機概述
      西安泰富西瑪YXKK系列6KV/10KV高效高壓三相異步電動機是西安西瑪電機廠在國家對中小型異步電動機目標能效規定的基礎上進一步對大型、高壓的節能設計，能效標識適應國際IEC60034-30能效準。
      西安泰富西瑪YXKK系列6KV/10KV高效高壓三相異步電動機的功率等級、安裝尺寸和公差均符合國家標準GB/T755《旋轉電機定額和性能》國際電工委員會標準1EC34-1《旋轉電 機定額和性能》和GB/T13957及機械行業標準JB/T7593，JB/T10315，1、JB/T10315.2等。電氣性能方面效率值在上述標準 基礎上降低損耗20%，其它電氣性能符合上述標準要求。
      電動機的外殼防護等級根據GB/T4942，1和IEC34-5《旋轉電機外殼防護等級》的標準分別有IP23、IPW24. IP44和lP54四種。
      電動機的冷卻方法根據GB/T1993和IEC34-6《旋轉電機冷卻方法》的標準分別有IC01、IC81W、IC611、IC616.如果用戶需要其它冷卻方法可另行供貨。
      電動機的結構及安裝型式為IMB3（臥式帶底腳），符合GB/T997和IEC34-7《電機結構及安裝型式代號》的規定。

電機優勢特點
    1、優化的電磁設計降低定子銅耗
      1）、采用先進的絕緣結構工藝，有效提高沖片利用率，合理的槽型選擇增加了銅線導電截面積；
      2）、采用先進的設備和工藝對線圈制造進行控制，縮小了繞組端部間隙，減少了定子繞組的阻抗。
  2 2，降低轉子損耗
      1）、鑄鋁轉子電動機采用高純度鋁錠，并采用先進的鑄鋁工藝，減少和杜絕出現細條和縮孔現象發生，大大減小轉子電阻，從而降低轉子鋁耗；
      2）、銅條轉子導條與端環焊接采用中頻銀銅焊條焊接，保證焊接牢靠，降低焊接處的接觸電阻，使電動機處于最優狀態運行。
  2 3、降低鐵耗
      1）、設計軟件采用有限元分析，對電機磁負荷進行合理分配，使電機運行在最優狀態。
      2）、采用優質高導磁低損耗冷軋硅鋼片，減少磁損耗。
      3）、提高冷沖設備精度，減小定轉子沖片毛刺；用先進的疊壓工藝有效的控制疊壓質量，減少渦流損耗。
  2 4、降低機械損耗
      1）、滾動軸承采用深溝重型球軸承，既滿足徑向負載承受力又滿足軸向力，其良好的軸承潤滑結構降低了摩擦損耗。
      2）、在風路設計上我們對流體場和溫度場的數值進行分析并優化了風路結構和風扇設計，使風扇的法線矢量處于最佳，同等面積的風葉其風量、風壓最優，從而降低了風扇機械耗。
  2 5、降低雜散耗
      1）、定子接線采用先進接線方案，以消弱合成磁場中高次諧波，達到消弱高次諧波引起的附加損耗。
      2）、對轉子表面進行特殊處理，進一步減小雜散損耗。
  2 6、絕緣系統

適用范圍
    西安泰富西瑪YXKK系列6KV/10KV高效高壓三相異步電動機采用各種性能得到全面提升的絕緣系統，tg&-電壓特性、tg&-溫度特性．彎曲強度、擊穿電壓試驗、熱老化電老化試驗均表 明本系列電機絕緣系統達一流水平。絕緣采用優質云母帶，環保浸漬樹脂并在數控繞線機、漲型機及包帶機上完成線圈制作的每道工序，最后經VPI處理。因此絕 緣性能可靠，機械強度好，防潮能力強。
   YXKK系列6KV/10KV高效高壓三相異步電動機可用于驅動各種通用機械如壓縮機、通風機、水泵、切削機床、運輸機械及其它機械設備，在礦山、機械行業．石化行業、發電廠等各種礦企業中作原動機使用。用以驅動大轉動慣量的鼓風機、磨煤機、車L鋼機、卷揚機、破碎機、皮帶機等機械的電動機應在訂貨時提供有關技術資料，簽訂技術協議，作為電機特 殊設計的依據，并選用派生系列的專用電動機，以確保電機可靠運行。

冷卻方式
    YXKK系列高效高壓三相異步電動機冷卻方式分為：IC01. IC611、IC616、lC81W四種，亦可應用戶要求設計其他冷卻方式產品。

鼠籠異電動機的啟起動（YXKK系列）
      鼠籠型異步電動機的轉子采用了先進的計算手段來計算鼠籠轉子的起動溫升和應力。以防電動機因起動負載過重而導致電機早期損壞。

建議用戶核查
      1、被驅動機械設備轉動部分的轉動慣量（折算到電動機轉速后）應不超過電機允許拖動負載J的數值；
      2、用戶的電網應保證電動機在起動過程中的電機端電壓不低于額定電壓的85%;
      3、被傳動機械的阻力矩特性為水泵、風機類阻力矩特性。

高效高壓三相異步電動機使用條件
      1、海拔不超過1000m。
      2、環境空氣溫度隨季節而變化，但不超過40℃，最低不超過-15℃。
      3、最濕月平均相對濕度為90%，同時該月月平均最低溫度不高于25℃。

西安泰富西瑪變頻電機訂購須知
      1、訂貨時請注明電動機型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級，均按2級供貨。
      2、如有特殊要求，請在合同中注明，并事先與制造廠聯系。

      以上關于西安泰富西瑪YXKK系列6KV/10KV高效高壓三相異步電動機的資料由西安西瑪電機技術部提供，網絡部整理發布，歡迎廣大新老客戶垂詢選購！
