產品摘要:西安泰富西瑪YE4系列超超高效節能三相異步電動機主要應用于國民經濟各個領域,如機床、水泵、風機、壓縮機,也可適用于運輸、攪拌、印刷、農機、食品等各類動力傳輸系統。

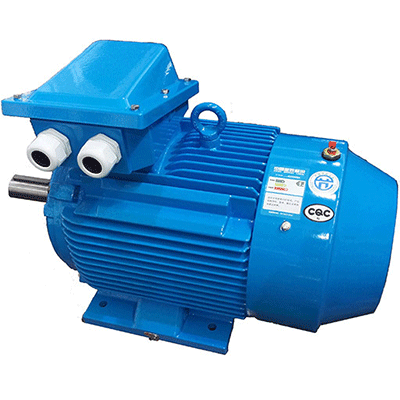

西安泰富西瑪電機:YE4系列超超高效節能三相異步電動機

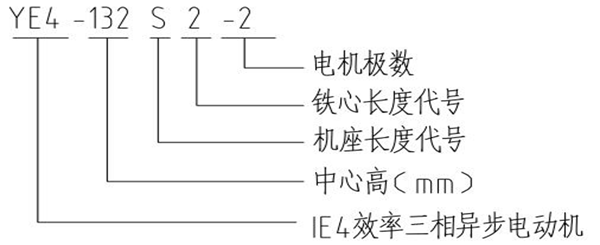

型號說明
西安泰富西瑪YE4系列超超高效節能三相異步電動機以YE4-132S2-2為例:YE2—電機型號,Y表示異步電動機,E4表示IE4高效率;132—中心高;S—機座長度代號;2—鐵芯長度代號;2—電機極數。
電機概述
西安泰富西瑪電機生產的YE4系列(IP55)超超高效率三相異步電動機(機座號80~355)(以下簡稱:電動機)是效率達到國際標準IEC 60034-30《單速三相籠型感應電動機效率分級》最新版本中的IE4效率要求的低壓全封閉自扇冷式超超高效率鼠籠型三相異步電動機,其效率值完全達到國家《中小型三相異步電動機能效限定值及能效等級》標準GB18613 中的能效1級要求,為目前全球最高效率的標準,效率由測量輸入-輸出功率的損耗分析法確定(按GB/T 1032-2012中11.3的規定)。
電動機的安裝尺寸和功率等級符合IEC國際標準,與德國DIN42673標準一致, 其外殼防護等級為IP55,冷卻方式為IC411,連續工作制(S1)。采用F級絕緣結構,但全系列溫升按B級考核;并要求考核負載噪聲。
電動機額定電壓380V,額定頻率50Hz,功率范圍0.75~375kW,包括2極、4極和6極電機。功率在3kW及以下者為Y接法,其它功率均為Δ接法。
H80~160機座號為全封閉軸承結構,H180及以上機座號為開啟式軸承,前、后軸承帶不停機加注裝置。電動機帶防冷凝排水孔。電動機常規電線盒為頂出線,也可根據用戶要求做成右側出線、左側出線。接線盒可旋90°和180°,方便用戶不同位置出線。
高效節能電機應用:
西安泰富西瑪YE4系列超超高效節能三相異步電動機主要應用于國民經濟各個領域,如機床、水泵、風機、壓縮機,也可適用于運輸、攪拌、印刷、農機、食品等各類動力傳輸系統。
電機使用條件:
1、海拔不超過1000m。
2、環境溫度:-15~40℃。
3、工作方式:連續工作制(S1)。
4、額定電壓380V或660V,額定頻率50Hz,額定電壓的允許變化范圍±5%,額定頻率的允許變化范圍±1%。
5、電動機采用連軸器傳動。
6、電動機的外殼防護等級為IP54(見GB/T4942.1)。
7、電動機的冷卻方式為IC411(見GB/T1993)。
高效節能電機訂貨須知
1、訂貨時請先查閱產品樣本,確定所需產品的型號規格等數據,盡可能選擇樣本所列的標準規格產品,在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級,均按2級供貨。
2、對于5.5kW及以上的2極電動機和37kW及以上的4極電動機不能用皮帶傳動。
3、如無特殊要求,西瑪電機默認參數為:安裝方式臥式B3、絕緣等級B級、防護等級IP44。
4、如有特殊要求,如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型,或戶外防腐型及其他等,均需在合同中明確注明,并事先與我廠聯系。
2、如有特殊要求,請在合同中注明,并事先與制造廠聯系。
以上關于YE4系列超超高效節能三相異步電動機的資料由西安西瑪電機技術部提供,網絡部整理發布,歡迎廣大新老客戶垂詢選購!
